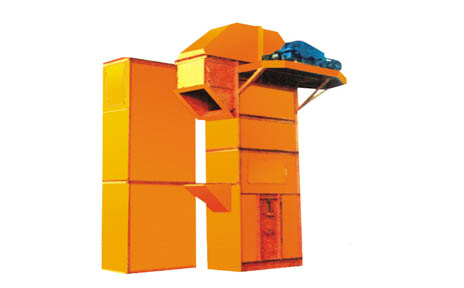

TH系列环链斗式提升机

TH系列环链斗式提升机

TH系列环链斗式提升机是HL型斗式提升机的更新换代产品，该型提升机与HL型相比，具有输送量大、提升高度高、运行平稳可靠、寿命长等优点。主要技术性能及参数符合有关国家标准和国际标准。

TH环链斗式提升机结构特点：
            （1）料斗斗容与实际填充量相近，加之运行速度提高，比相同斗宽的HL型斗式提升机的输送量增大近一倍。
            （2）上、下链轮采用组装式结构，可方便更换轮缘，降低维修费用。
            （3）下部采用重锤杠杆式张紧装置，可自动恒定地保持张紧力，避免链斗打滑或拖链，有利于正常运转。
            （4）牵引件为高强度圆环链，经热处理后具有较高的抗拉强度和耐磨性，因而使用寿命长。

TH环链斗式提升机料斗斗型及装卸方式
          本输送机料斗有两种斗型：Zh型为中深斗，一般适用于输送湿、粘难抛出物料，如湿砂、型砂、化肥、碱粉、粘土等的提升；Sh型为深斗，一般适用于输送干燥的、松散易于抛出的物料，如碎石、煤块、水泥生料、矿渣和水泥等的提升。
          本机物料为掏取式装料，混合或重力式卸料，适于输送堆积密度不大于1.5t/m3的小块粉状，低磨琢性物料，物料温度不超过250℃。

提升机型号			TH315		TH400		TH500		TH630
料斗型号			Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量		m3/h	35	59	58	94	73	118	114	185
料斗	斗容	L	3.75	6	5.9	9.5	9.3	15	14.6	23.6
	斗距	mm	512				688
链条	圆钢直径*节距	mm	Φ18*64				Φ22*86
	单条破断强度	KN	≥320				≥480
料斗运行速度		m/s	1.4				1.5
传动链轮转速		ypm	42.5		37.6		35.3		31.8
输送物料最大块度		mm	35		40		50		60
注：表中斗容为盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数φ，具体选型时应根据物料特性求得φ修正值，以此修正值计算输送量。
