活性炭吸附过滤器

一、活性炭吸附过滤器概述

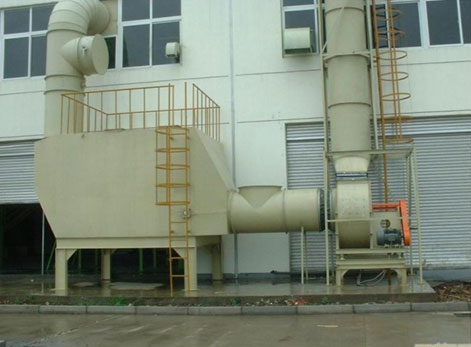

   活性炭吸附过滤器在废气处理设备中又称为活性炭吸附塔、活性炭吸附器、活性炭吸附装置。GHF系列|活性炭吸附过滤器（塔）是我公司研制生产的一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中适用于喷漆废气处理的净化。

二、工作原理

   有机废气气体由风机提供动力，正压或负压进入活性炭吸附器塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。

三、技术简介

   活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000㎡/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。

   其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。

   活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。

   当有机废气气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。

活性炭吸附器产品优点：

①吸附效率高，适用面广；

②维护方便，无技术要求；

③能同时处理多种混合废气。

活性炭吸附过滤器适用范围：

   活性炭吸附器主要应用于：电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造及家具生产等行业的废气净化，其中适用于喷漆废气的处理净化。

本产品已定型四种规格（如小于或大于该规格可以另行设计）：ZH-3000A/B、ZH-5000A/B、ZH-7000A/B、ZH-9000A/B（处理风量分别为3000、5000、7000、9000m3/h），分A型和B型共八个产品。A型为单罐系列，适用于间歇吸附、再生；B型为双罐系列，适用于连续吸附、再生。

序号	项目\型号	HY-3000	HY-5000	HY-7000	HY-9000
1	罐体直径	Φ13000	Φ1700	Φ2000	Φ2200
2	处理直径	3000m3/h	5000m3/h	7000m3/h	9000m3/h
2	主风机型号	9-26No4A	9-26No4.5A	9-26No5A	9-26No5.6A
3	配用电机	Y132S1-2	Y160M1-2	Y160L-2	Y200L-2
3	功率	5.5kw	11kw	18.5kw	30kw
4	过滤器	设计自定
5	空气加热器	TZ-5×5×4	TZ-10×5×4	TZ-10×7×4	TZ-12×7×4
6	冷凝器	Dg273L=2m	Dg273L=2.5m
7	分离器	Φ500	Φ500	Φ500	Φ500
8	吸入浓度	≤1000mg/m3
9	净化效率	≥95%
10	吸附温度	＜45℃ 25℃最佳
11	蒸浓压力	2kgf/m2
12	冷却用水量	2.7T/h	4.6T/h	6.2T/h	8T/h
13	冷却水温度	≤20℃最佳
14	活性炭填量	460kg	800kg	1100kg	1390kg
15	活性炭规格	粒径4～10
16	溶剂回收量	60kg/次	100kg/次	135kg/次	175kg/次
17	组合体重量	3720（5015）	5600（7740）	5620（8765）	7520(10220)
18	蒸汽用量(解吸)	130kg/h	220kg/h	300kg/h	385kg/h
18	蒸汽用量(干燥）	90kg/h	145kg/h	215kg/h	265kg/h
19	主风机型号	9-19No4A	4-72No3.2A	4-72No3.2A	4-72No3.6A
	配用电机	Y90L-2	Y90L-2	Y90L-2	4-72No3.6A
	功率	2.2kw	2.2kw	2.2kw	3kw
